機器人噴涂設備的室體及送風加熱系統、吸附催化一體化裝置

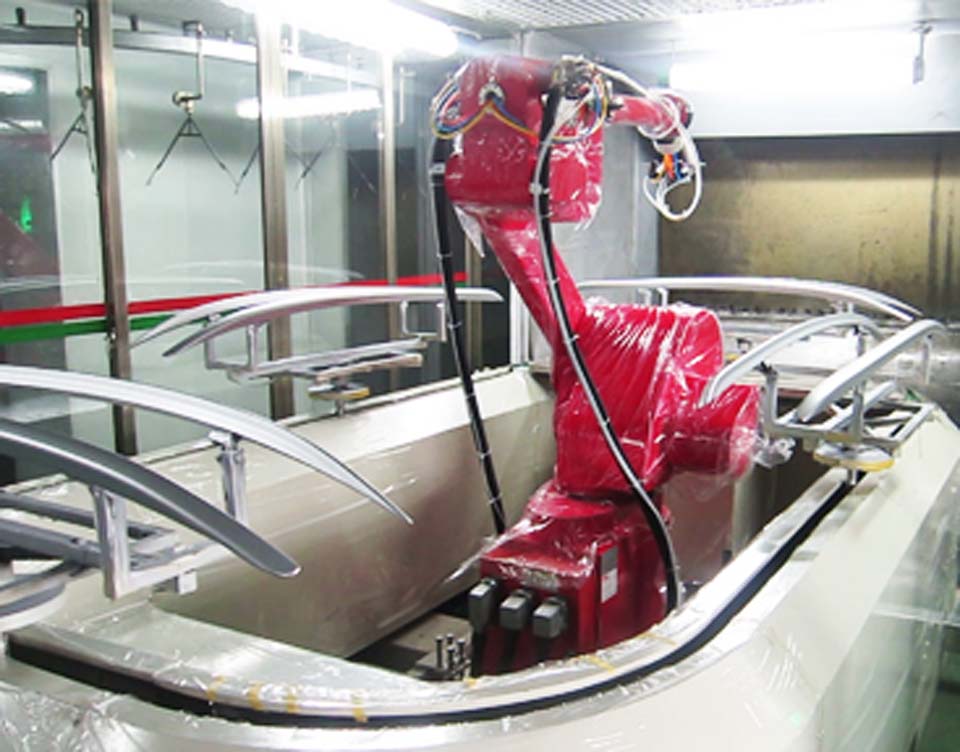

機器人噴涂室
機器人噴涂室的室體選用75毫米厚的彩色噴塑巖棉復合板，內外層鋼板厚度不小于0.5毫米。房體結構采用型鋼骨架拼裝，要求具有良好的保溫性及美觀的外表，使用壽命長，巖棉復合板耐溫在150℃以上，在結構上要消除熱橋。房體鋼結構支撐應有防蝕措施。房體強度、剛度、穩定性、抗沖擊、抗震性、密封性、保溫、隔熱、隔聲性須達到國家或有關行業標準要求，其中涂裝室結構和強度除要滿足涂裝室本身需要外，還要滿足機器人安裝運行的需要。各室體兩端設電動大門尺寸須滿足工件順利通過。房體兩側設安全門，位置有利于工人平時工作的出入及緊急情況的撤離；安全門應設置應急照明和安全出口標志。

涂裝室內鋪設地板格柵，方便拆卸，格柵間距應滿足工人行走方便，具有耐磨防蝕功能，對材質、強度、間距應有數據說明。涂裝實燈箱應滿足防爆要求，并與房體嵌合密封性好。涂裝室的照度大于600Lx，且整個照明亮度均勻。機械人涂裝室在冬季采用天然氣加熱供熱風。室內送風溫度不低于15℃（冬季環境溫度按-10℃考慮）。烘干工況最高加熱溫度80℃（溫度20℃～80℃可調）。

送風加熱系統
涂裝室送風方式采用上送下吸，全室層流送風。噴漆房有載風速為0.4m/s，并要求送風均勻，不出現渦流和死角現象。機器人噴涂設備的涂裝室漆霧凈化方式在設計聯絡階段提供詳細說明，漆霧過濾材料須設置兩級，漆霧去除率不小于95%，漆霧過濾材料應使用周期長且便于更換。涂裝室有機廢氣采用吸附催化一體化處理裝置。經處理后的廢氣應滿足國家及地方環保排放標準，排氣筒應設置永久采樣孔及檢測平臺，以方便檢測排出的廢氣。 涂裝室采用的過濾材料及過濾材料的性能、使用壽命應由投標人在設計聯絡階段提供詳細的分析。

廢氣處理對活性碳吸附裝置的結構、脫附再生方法及催化燃燒原理及所選用的活性碳、催化劑的物理性質及吸附容量和活性碳填充量、對苯系物排放量，投標人應在設計聯絡階段中作出說明。活性碳吸附箱設消防噴淋裝置，檢測溫度超過設定溫度后，噴淋消防裝置啟動；催化燃燒設阻火除塵器，自動補冷風、降溫口泄壓、防爆裝置。隨時檢測靜壓室、回風溝和噴漆房內的壓力，當壓力超過設定值時，系統報警，提示操作人員檢修設備或更換過濾材料。
